Types de fiches

Vous souhaitez acheter une lampe ou un appareil électrique, mais ne savez pas si la fiche est compatible avec votre prise ? Et si, le cas échéant, vous devez commander un adaptateur ? Vous êtes sur la bonne page ! Vous trouverez ici, toutes les informations nécessaires sur les types de fiches des luminaireset appareils électriques, proposés sur le site.

Et voici comment procéder : Prenez connaissance du type de connecteur/fiche que possède l’article de votre choix. Rechercher le pour cela sur la page du produit dans la rubrique Caractéristiques. Visualisez toutes les informations sur les types de fiches ordonnées par catégorie respective de fiches : une photo, une description et le pays dans lequel le type de fiche est compatible et d'utilisation courante.

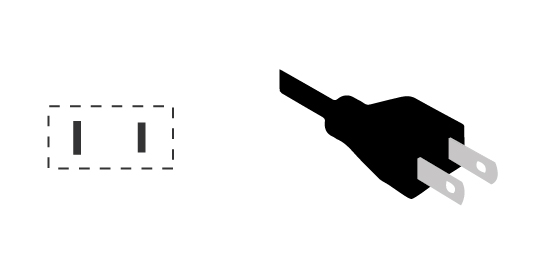

Fiche de type A

La fiche de type A (ou NEMA-1) possède deux broches plates de contact, qui sont disposées parallèlement à une distance de 12.7 mm. Les broches sont d’une longueur entre 15,875 18,256 mm, 6,35 mm de large et 1,524 mm d’épaisseur. La fiche de type A est utilisée surtout sur les petits appareils. Sa conception ne la sécurise pas d’une inversion de polarité.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

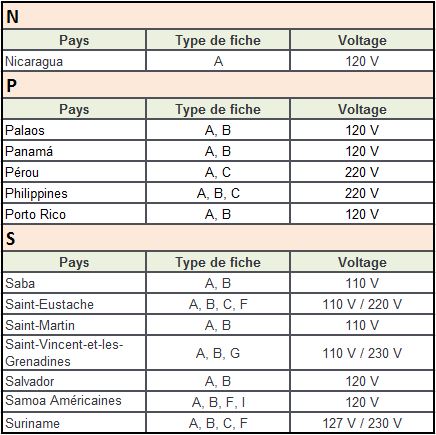

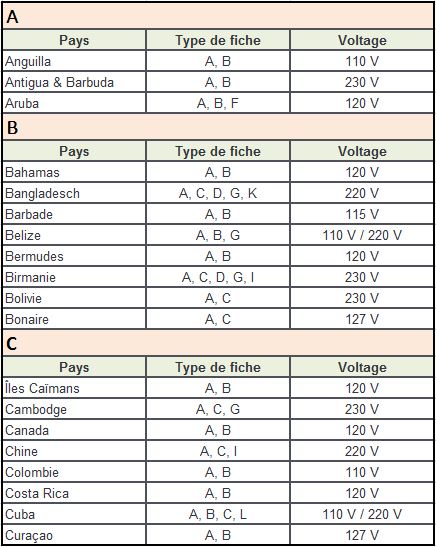

Liste de pays pour fiche de type A
A - C

D - G

H - M

N- S

T - Z

Fiche de type B

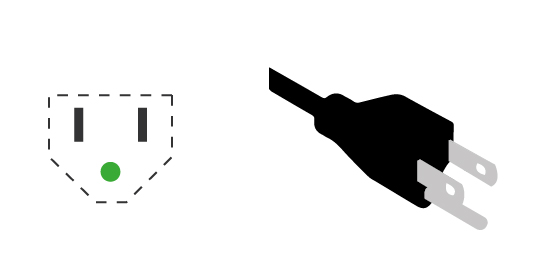

La fiche de type B (ou NEMA-5 jusqu’à -15, tri-pôles) possède deux broches de contact plates, conduisant le courant, disposées parallèlement. La taille et la distance des broches sont identiques à la fiche de type A. Un contact supplémentaire décalé, circulaire, sert de conducteur de protection. Ce type de conception assure une polarité sécurisée. Le contact du conducteur de protection est plus long que les deux autres broches et relie ainsi la fiche avec la prise.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

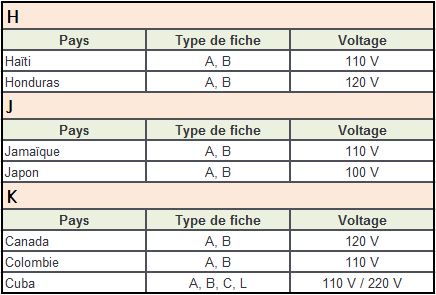

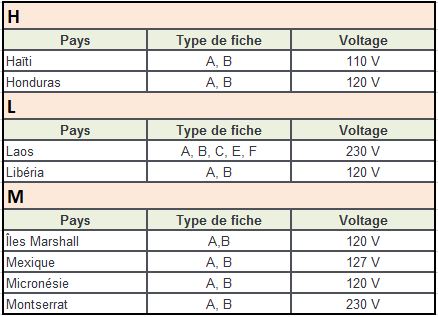

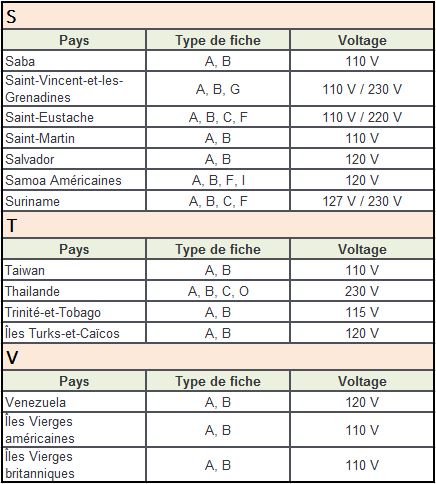

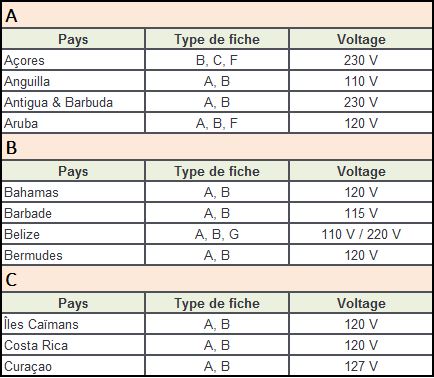

Liste de pays pour fiche de type B
A - C

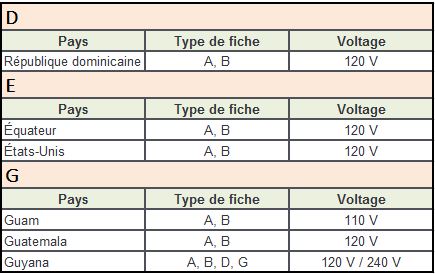

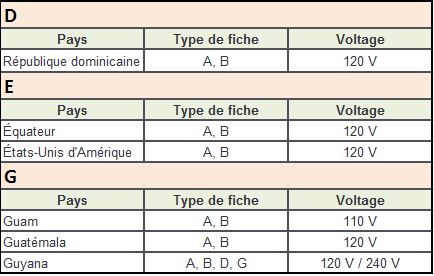

D - G

H - K

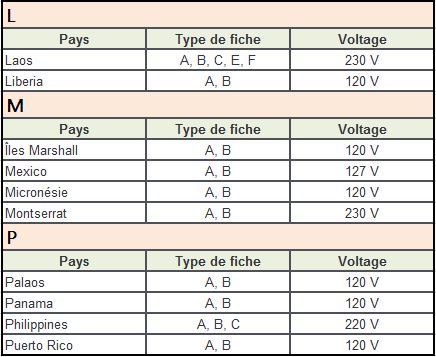

L - P

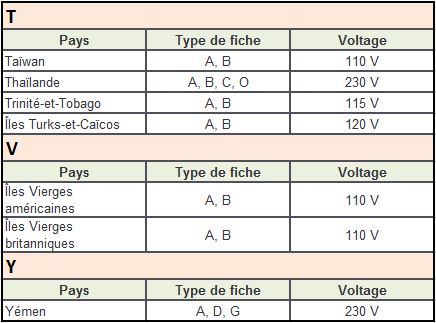

S - V

Fiche de type C

Il existe deux fiches différentes de type C :

  • Prise de type C : prise CEE 7/17 ou fiche contour et
  • Prise de type C : prise CEE 7/16 ou fiche euro.

Sélectionnez l’onglet correspondant afin de trouver l’information pertinente.

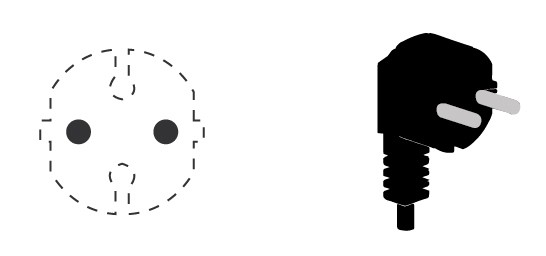

Fiche contour

La fiche contour (ou fiche CEE7/17) possède deux contacts d’une longueur de 19 mm et un diamètre de 4,8 mm, avec un écart de 19 mm entre eux. La fiche se situe à environ 10 mm au dessus et en dessous de l’axe des trous de branchement, pour accueillir la broche de terre française. Vers le rebord de la fiche, ces trous sont de découpe rectangulaire pour accueillir les bornes de terre allemandes.

La puissance maximum pour les appareils de ce type est d’environ 3500W. La fiche contour est adaptée pour maximum 250V. Les découpes n’assurent pas la polarité, puisqu’elles fournissent uniquement des espaces pour la prise de terre française, sans pour cela effectuer un contact avec elle.

La fiche contour s’adapte dans les prises allemandes, françaises et danoises, mais elle est incompatible avec les prises suisses, à l’instar de la fiche euro.

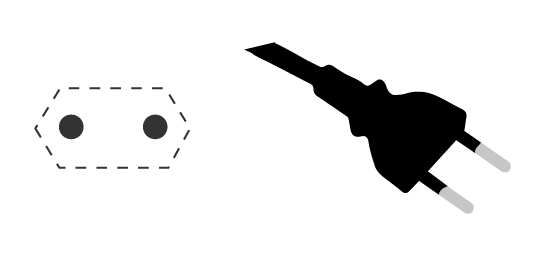

fiche euro

La fiche euro (ou fiche de type CEE 7/16) peut être employée à l’exception du Royaume Uni, Irlande, Chypre et Ile de Malte, dans la plupart des pays d’Europe. Elle ne comporte aucun conducteur à la terre, c’est pourquoi elle n’est pas sécurisée contre l’inversion de polarité. Ses contacts ont un diamètre de 4 mm et sont espacés de 19 mm.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

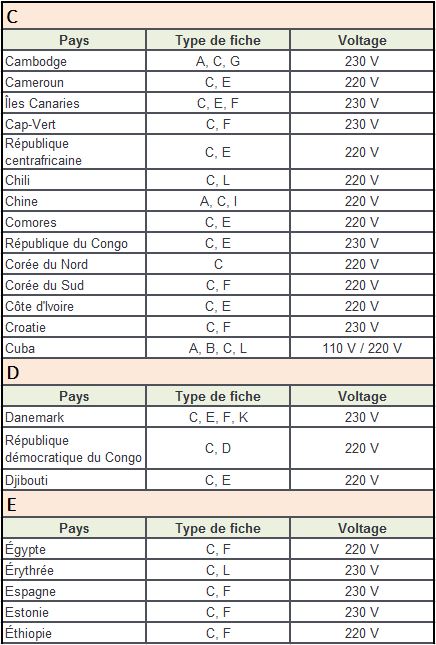

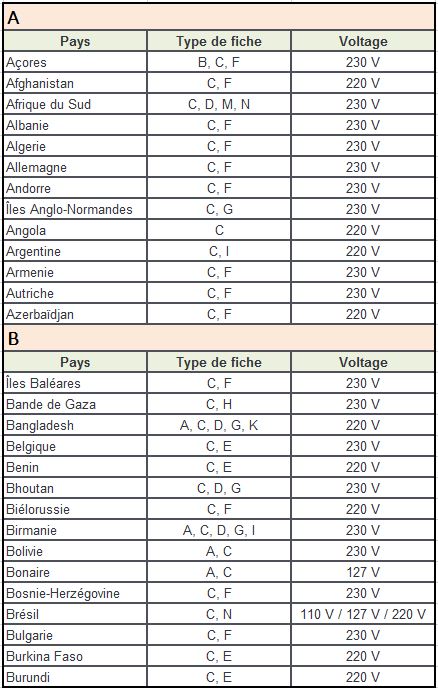

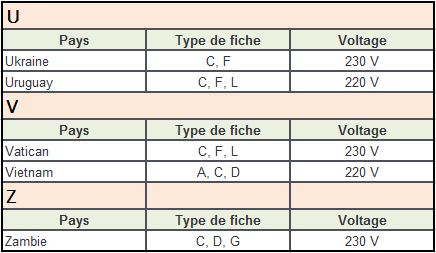

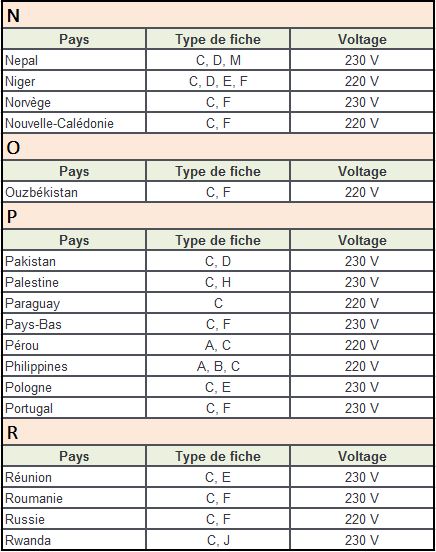

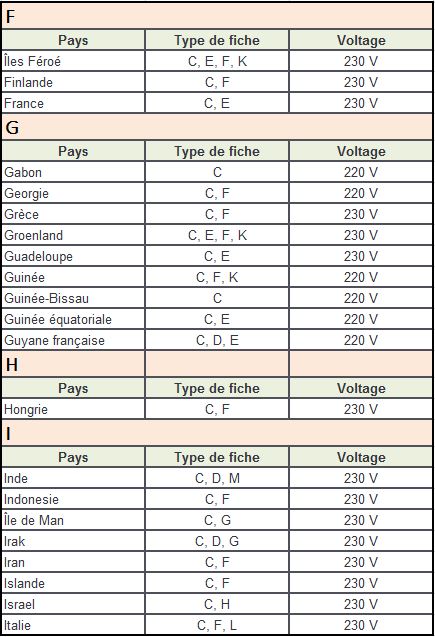

Liste de pays de fiche de type C
A - B

C - E

F - I

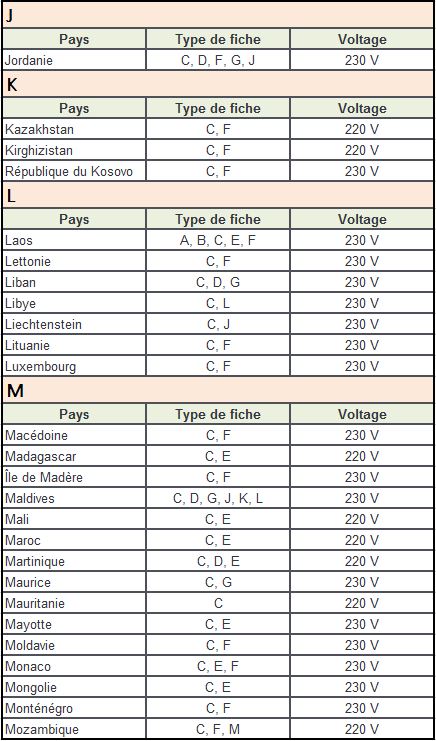

J - M

N - R

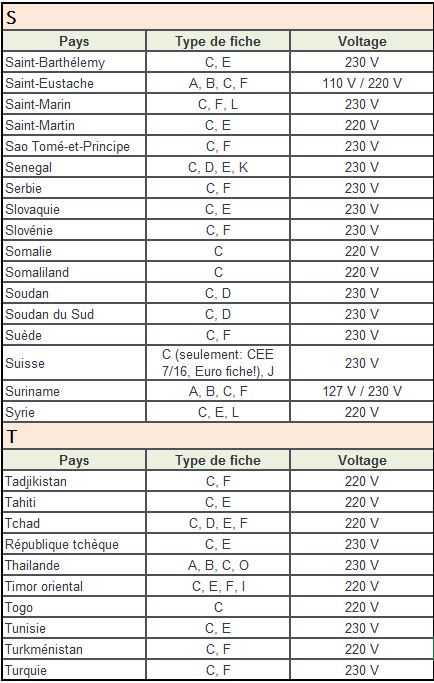

S - T

U - Z

Fiche de type D

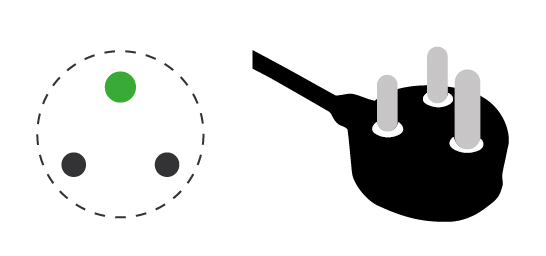

La fiche de type D (ou type (5A)/(BS 546)) était autrefois largement utilisée au Royaume Uni et est aujourd’hui surtout utilisée en Inde et en Afrique du Sud. En Libye, c’est le seul type de fiche compatible, dans la plupart des autres pays, il est remplacé par la fiche de type G. Le contact de mise à la terre est légèrement plus long (20,6 mm) et plus épais (7,06 mm), que les deux contacts conducteurs électriques (longueur, 14,8 mm / diamètre 5,08 mm), c’est pourquoi il passe en premier dans le réseau électrique. La construction de la fiche la rend non sûre contre l’inversion de polarité et en raison des contacts conducteurs d’électricité, peu sure à la prise en main.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

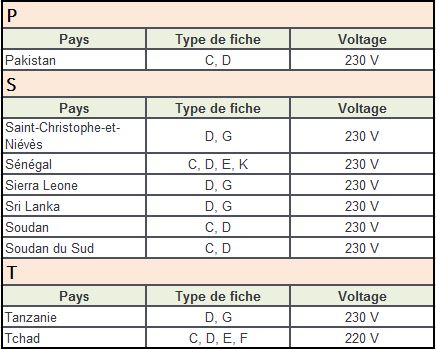

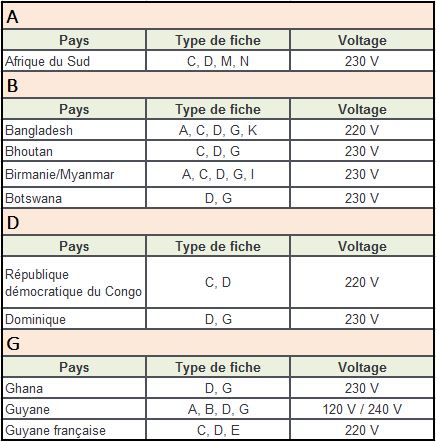

Liste de pays pour la fiche de type D
A - G

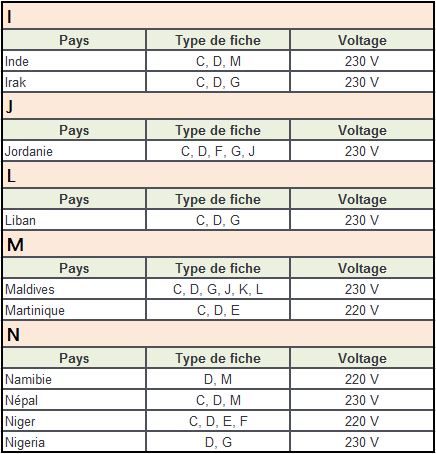

H - N

P - T

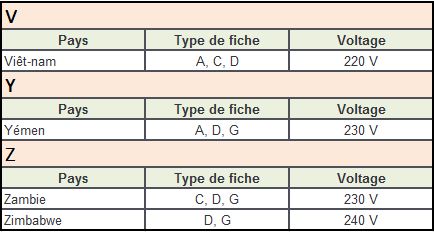

V - Z

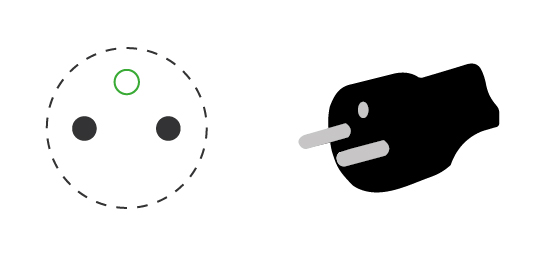

Type de fiche E

La fiche française de type E ou type CEE 7/5 possède deux broches de contact diffusant du courant électrique. Celles-ci sont généralement plus épaisses que les broches de contact de la fiche euro, toutefois il existe aussi des variantes avec des broches de contact fines (4 mm). Une ouverture légèrement décalée et située dans le centre, établit le contact avec le conducteur de protection de la prise. Le contact s’effectue en insérant la fiche dans la prise d’abord avec les deux broches conductrices d’électricité et ensuite en l’enlevant de la prise. En raison de sa conception, le système est protégé de risque de court circuit.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

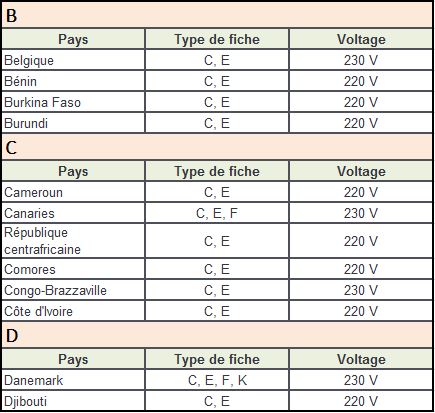

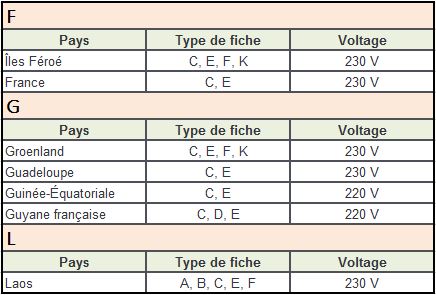

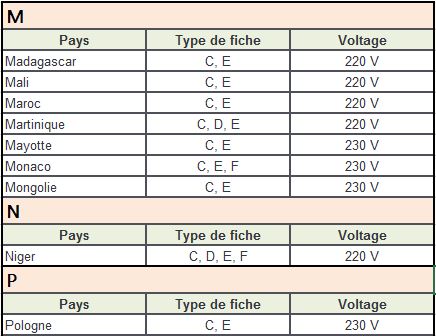

Liste de pays pour fiche de type E
A - D

E - L

M - P

Q - Z

Fiche de type F

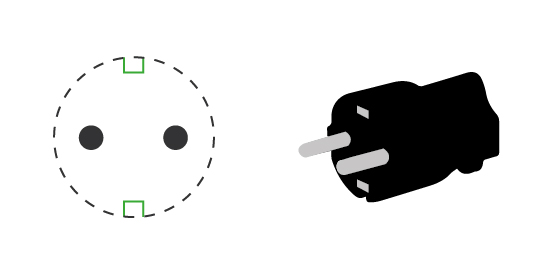

La prise de terre ou fiche CEE7/4 possède 2 broches rondes de 4,8 mm de diamètre et 19 mm de long. Les deux contacts sont à une distance de 19 mm l’un de l’autre. Un troisième pôle, relié à la terre, sert à dériver les différences de tension des courants qui peuvent se produire, par exemple, lors d’un court circuit ou lorsque le circuit électrique est fermé par les deux autres pôles. c’est la raison pour laquelle la connexion au conducteur de la mise à la terre doit être établi en premier lieu. Sur la fiche prise de terre, le contact s’établit par des surfaces sur le côté de la fiche avec les ressorts de contact correspondants de la prise. La base de la fiche est entourée d’un col d’environ 19 mm, pour la protection contre les contacts accidentels. Ainsi les broches de contact peuvent être touchées latéralement tant qu’elles ne sont pas entrées en contact avec les bornes correspondantes.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

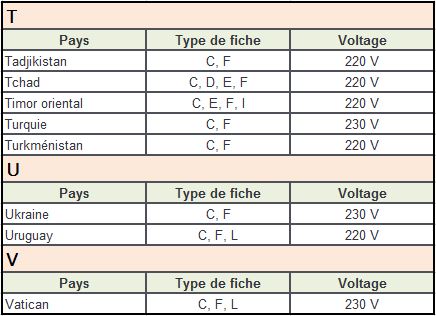

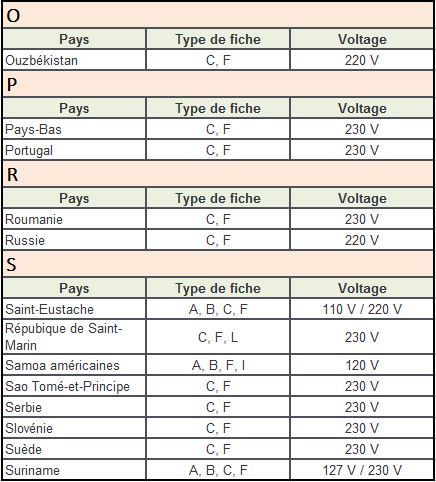

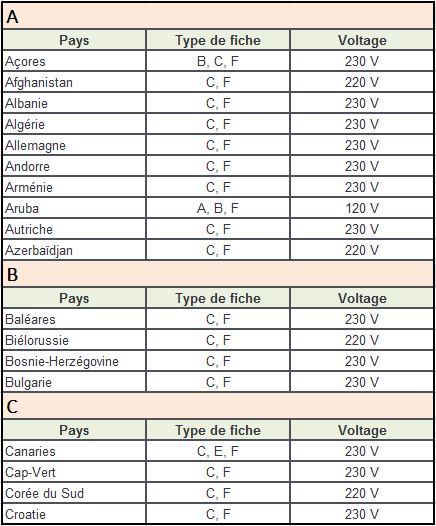

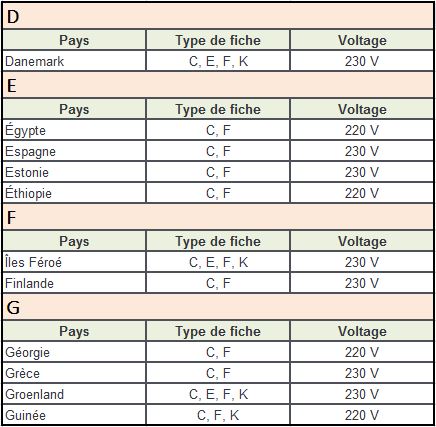

Liste de pays pour le fiche de type F
A - C

D - G

H - K

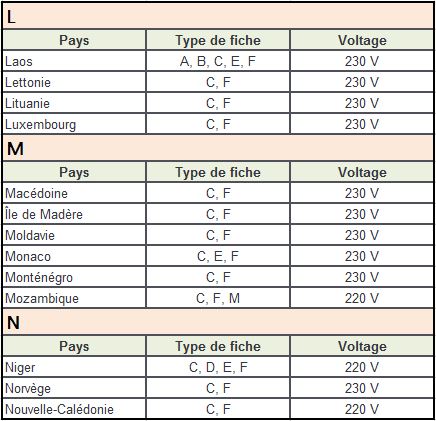

L - N

O - S

T - Z

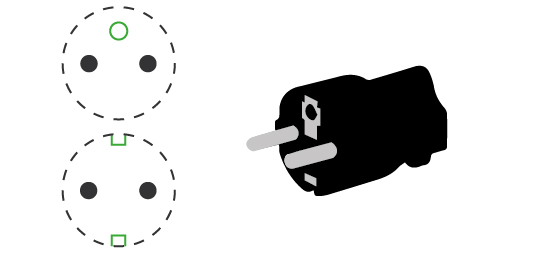

Fiche spéciale de type E+F

La fiche de type E+F ou fiche hybride ( CEE 7/7 représente un mélange de type F et E et convient à tous les pays où vous pouvez utiliser la fiche de type E ou F. Dans la liste des pays de fiche de types E et F, vous découvrirez dans quels pays ce type de fiche est employé, quelles alternatives existent et combien de volts sont exploités.

Fiche de type G

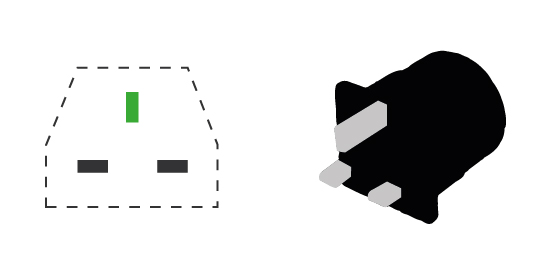

Fiche de type G ou aussi BS 1363, fiche Commonwealth est toujours tri-pôle et équipée d’une sauvegarde. Les deux contacts mesurent 4 x 6 x 18 mm, dont 9 mm, sont isolés et sont à une distance de 22 mm l’un de l’autre. La mise à la terre est située au dessus des deux autres contacts, également avec un espacement de 22 mm. Elle a les dimensions : 4 x 8 x 23 mm. En outre, le contact de protection n’a aucune isolation - alors que les deux contacts conducteurs électriques, en ont une. La prise est plus large à un endroit, afin d’éviter ou entraver une mise en contact corporelle éventuelle.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

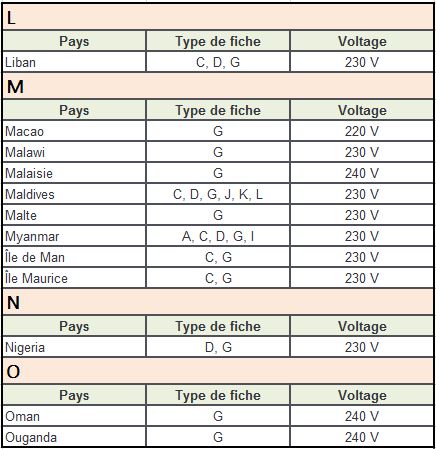

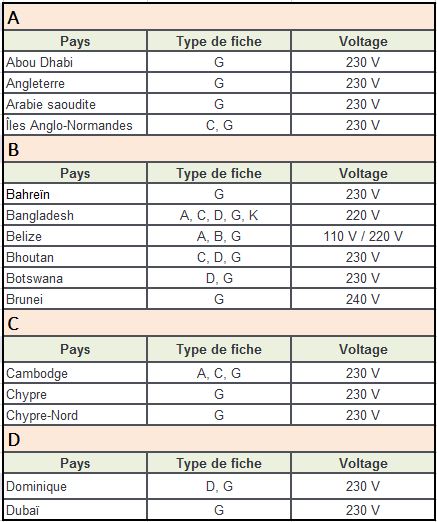

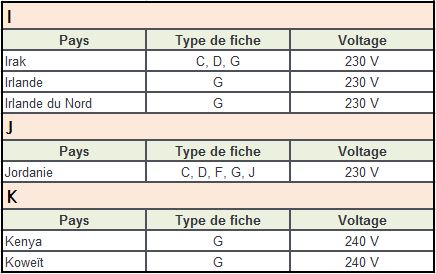

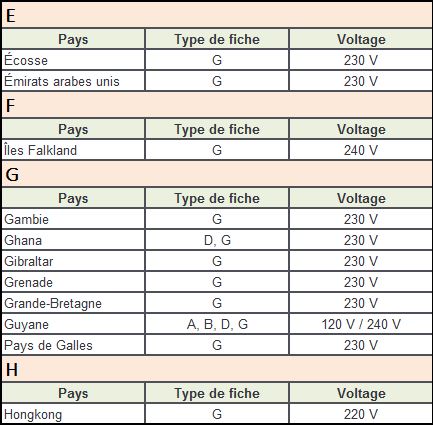

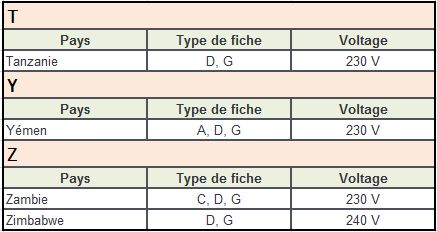

Liste de pays pour type de fiche G
A - D

E - H

I - K

L - O

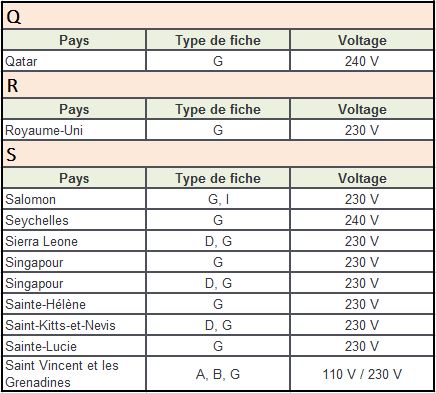

Q - S

T - Z

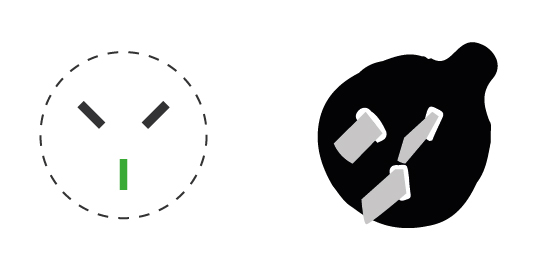

Fiche de type H

On trouve la fiche de type H (ou : SI-32) uniquement en Israël et dans les territoires palestiniens et elle ne s’adapte à aucun autre système de fiche. Elle possède deux broches plates en forme de V. En supplément, elle a également un contact de protection. Les prises, qui sont utilisées dans ces régions sont maintenant conçues pour recevoir également la fiche euro du type C. Depuis 1989, les broches de connexion des fiches de type H ne sont plus plates mais rondes. Chaque contact a un diamètre de 4 mm. Les prises, qui ont été installées depuis, ne peuvent pas accueillir de fiche euro, mais la mise à la terre (type F), sans toutefois garantir de protection du contact.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

Liste de pays pour fiche de type H

Fiche de type I

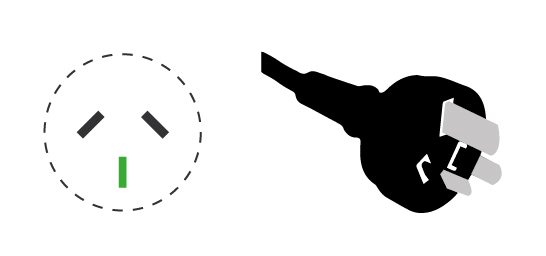

Fiche de type I ou AS 3112Ce type se compose de trois contacts - un contact de mise à la terre et deux conducteurs de courant. Le contact de mise à la terre est un contact plat vertical, les deux autres sont sous la forme d’un v inversé au-dessus. Ils sont placés chacun, à un degré de rotation de 30°par rapport au contact de mise à la terre et ont une distance de 13,7 mm entre eux. Depuis 2005, les contacts sont isolés et sans risque en cas de contact corporel.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

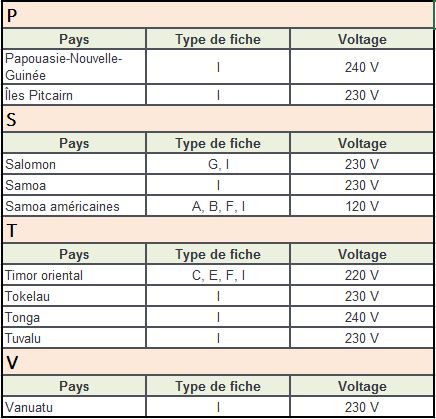

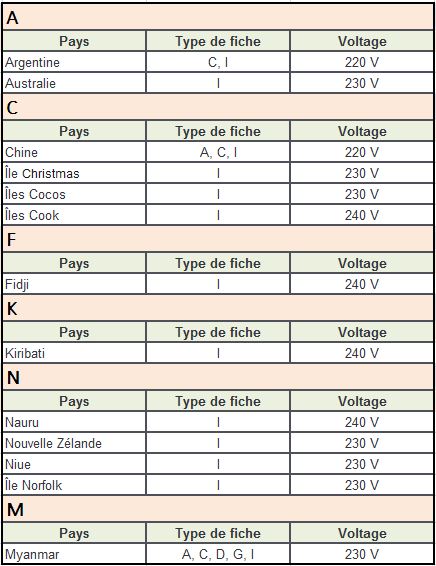

Liste de pays pour fiche de type I
A - M

P - V

Fiche de type J

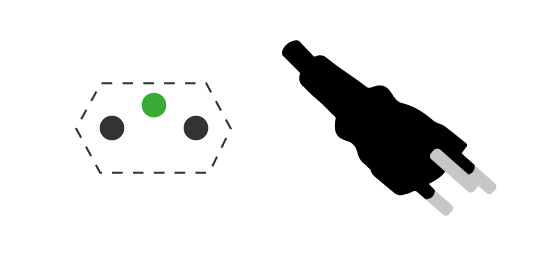

Type de fiche J ou SEV 1011 possède 3 broches de contact. Celle du milieu, légèrement décalée, est le contact de protection. Bien que toutes les broches aient la même longueur, le contact de mise à la terre est la principal, car les deux autres broches conductrices d’électricité sont beaucoup plus profondes dans la prise. Cette disposition garantit une sécurité contre une possible inversion de polarité.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

Liste de pays pour fiche de type J

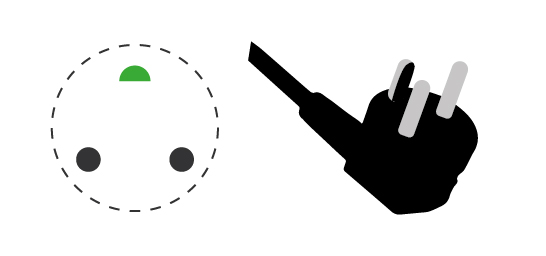

Fiche-type K

La fiche de type K DS 60884-2-D1 est composée de deux conducteurs de courant et un conducteur de mise à la terre. Par le conducteur de terre, la construction est asymétrique, ce qui rend la polarité de la fiche, sûre. La broche de contact de protection est plus courte, mais toujours principale, car elle atteint la douille de prise de contact, en premier. La fiche de type C (fiche euro) et de type F (fiche prise de terre) s’adaptent mécaniquement dans la prise de type K, mais les conducteurs de protection ne seront pas connectés.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

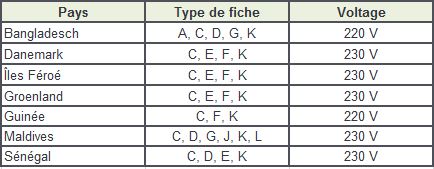

Liste de pays pour fiche de type K

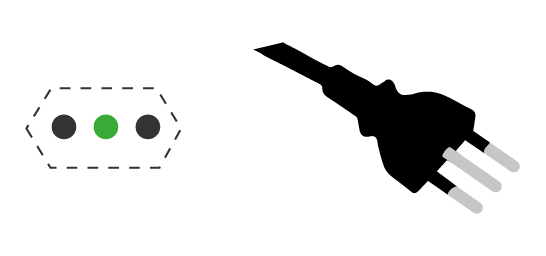

Fiche de type L

Il existe deux versions de la fiche du type L (ou CEI 23-16-VII). Les deux versions possèdent deux broches rondes dont les stylets sont isolés. Au milieu se trouve une broche supplémentaire, tout aussi longue, mais non isolée de mise à la terre. Une collerette de protection autour de la prise n’est pas prévue.

Fiche de 10 ampères

Dans la version 1, la distance entre les broches extérieures est de 19 mm, le stylet de mise à la terre se trouve au milieu. Les broches sont de 4,5 mm d’épaisseur. Les broches externes disposent d’une protection contre le contact corporel éventuel. La fiche euro (type C) s’adapte dans des prises de ce type.

Fiche de 16 ampères

Dans la version 2, les broches de contact ont une épaisseur de 5.1 mm, la distance entres les broches externes est de 26 mm. Cela signifie que les deux versions sont incompatibles entre elles. Le stylet de mise à la terre se situe de nouveau entre les deux fiches conductrices.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

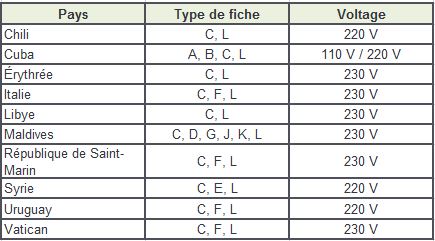

Liste de pays pour fiche de type L

Type de fiche M

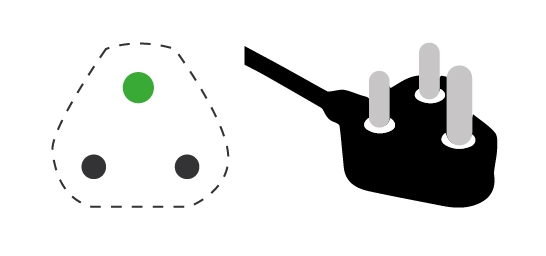

La fiche de type M ou 15-A version de type D ou aussi BS 546 se compose de trois broches de contact, deux sont conductrices de courant et un conducteur de terre. La disposition des contacts rend la polarité de la fiche, sûre.

Les broches de contact pour les deux broches conductrices d’électricité ont un espacement de 25,4 mm, un diamètre de 7,06 mm et une longueur de 18,94 mm. La broche de contact à la terre a un diamètre de 8,71 mm et une longueur de 28,89 mm.

Pour en savoir plus, consultez la liste de pays suivante (classée par ordre alphabétique) pour trouver dans quels pays, ce type de fiche est utilisé, quelles solutions alternatives sont proposées et combien de volts sont utilisés :

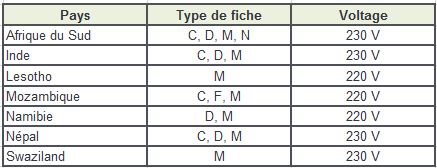

Liste de pays pour fiche de type M

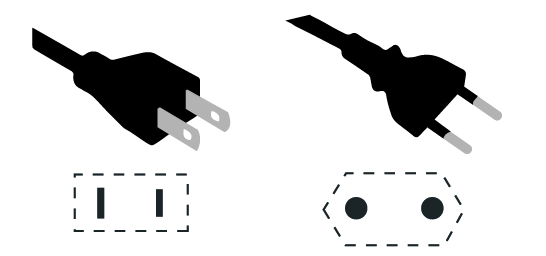

Cas particulier A+C

Certains fabricants fournissent toujours leurs produits avec deux fiches différentes, une fiche de type A (à gauche) et une fiche de type C (à droite). Pour plus d’informations concernant les fiches individuelles, consultez l'onglet correspondant.
